桁架楼承板的安装方法

点击次数:   更新时间:22/05/23 15:59:05     来源:www.sjhjlcb.com关闭分    享:

  桁架楼承板是建造房屋的时候承重的钢板,这种材料的质量关系着人们的人身健康,下面是它的安装方法。

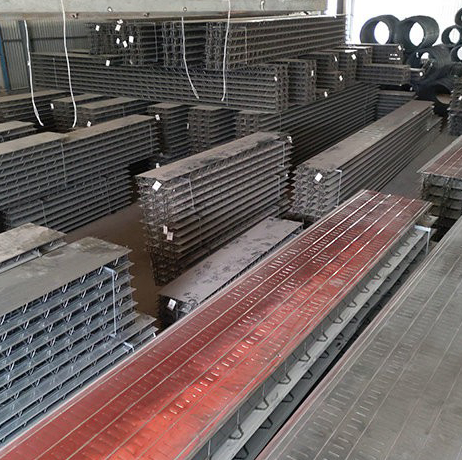

桁架楼承板

  (1)铺设钢筋桁架楼板承重板前,按图示起始位置放置基准线,对准基准线,安装一块板,点焊固定支架的竖向钢筋和钢梁,然后依次安装其它板。在铺设过程中,应根据图标尺寸校准每块跨距板。如有偏差,应及时调整。
  (2)桁架楼承板的楼板连接应紧固,板与板之间的挂钩应连接紧密,确保混凝土浇筑时不漏浆。同时注意板的方向,桁架节点间距200mm,不同模板的水平节点要对齐。
  (3)钢柱角、核心筒角、梁面垫片连接板等平面形状变化较大时可在板的两端切割。在切割,之前,应该设定切割维度,检查应该检查。切割,后,板端仍需按原要求由焊接水平和垂直支撑。如果切割在节点中间,则腹板钢筋还需要竖向钢筋上的焊接,安装前应就位。
  (4)如果跨端板的宽度小于576mm,板可沿钢桁架的长度方向切割。切割,之后,棋盘上应该有一到两个钢桁架,并且钢桁架不应该被切断。
  (5)钢桁架应与钢梁端部平行,底模在钢梁上的搭接不小于30mm,镀锌钢板应与钢梁沿长度方向点焊,间距300mm。
  (6)桁架楼承板的钢架垂直于钢梁端部。钢梁上竖向钢筋的搭接长度应5d,不小于50mm,镀锌底模应与钢梁连接。
  (7)铺设一定面积后,应按设计要求设置楼板支撑连接筋、钢筋和负筋。
  (8)安装侧模时,应画一条直线。调整后,钢筋一端用螺栓点焊,一端与侧模点焊,侧模固定。侧模底部与钢梁上翼之间的点焊距离为300mm。
  (9)若设计应在楼板上开洞,则应预留施工。根据设计要求,应设置开口边缘钢筋,四周设置边缘模板。钢桁架模板的钢筋和底模只能在楼板混凝土达到设计时切断,强度切割应自下而上放置在切割中,以防止底模边缘与已浇混凝土分离。切割可以使用机械切割或氧气切割
  (10)桁架楼承板安装后,严禁切断钢桁架上的任何钢筋。如确需切断钢桁架,应重新绑扎连接钢桁架,并满足设计要求的搭接长度。
  (11)钢桁架楼板铺设后,应做好成品保护,避免人为损坏,禁止堆放杂物。
     桁架楼承板在安装时一定要严谨严格按照上面的文章中的所讲进行安装。
